Soupapes de sécurité

Pour des processus fluides et une protection contre les surpressions

Des processus fiables et sûrs - c'est ce que représentent nos soupapes de sécurité KIESELMANN avec certification EAC et examen de type CE pour les gaz. Elles protègent automatiquement, sans autres énergies auxiliaires, dès que la pression de l'installation dépasse la pression de l'installation réglée et se ferment de manière fiable et rapide lorsque la pression de service de sécurité est de nouveau atteinte.

Avec les soupapes de sécurité de notre société, vous pouvez garantir un fonctionnement sans problème et éviter les dommages dus à une surpression. La protection idéale pour tous les composants de l’installation, les cuves, les tuyauteries et vos employés.

La sécurité avant tout

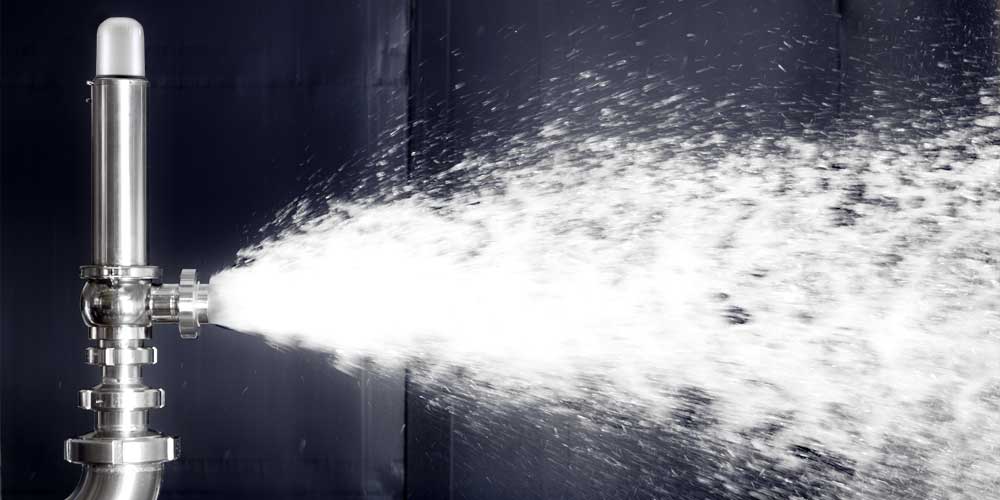

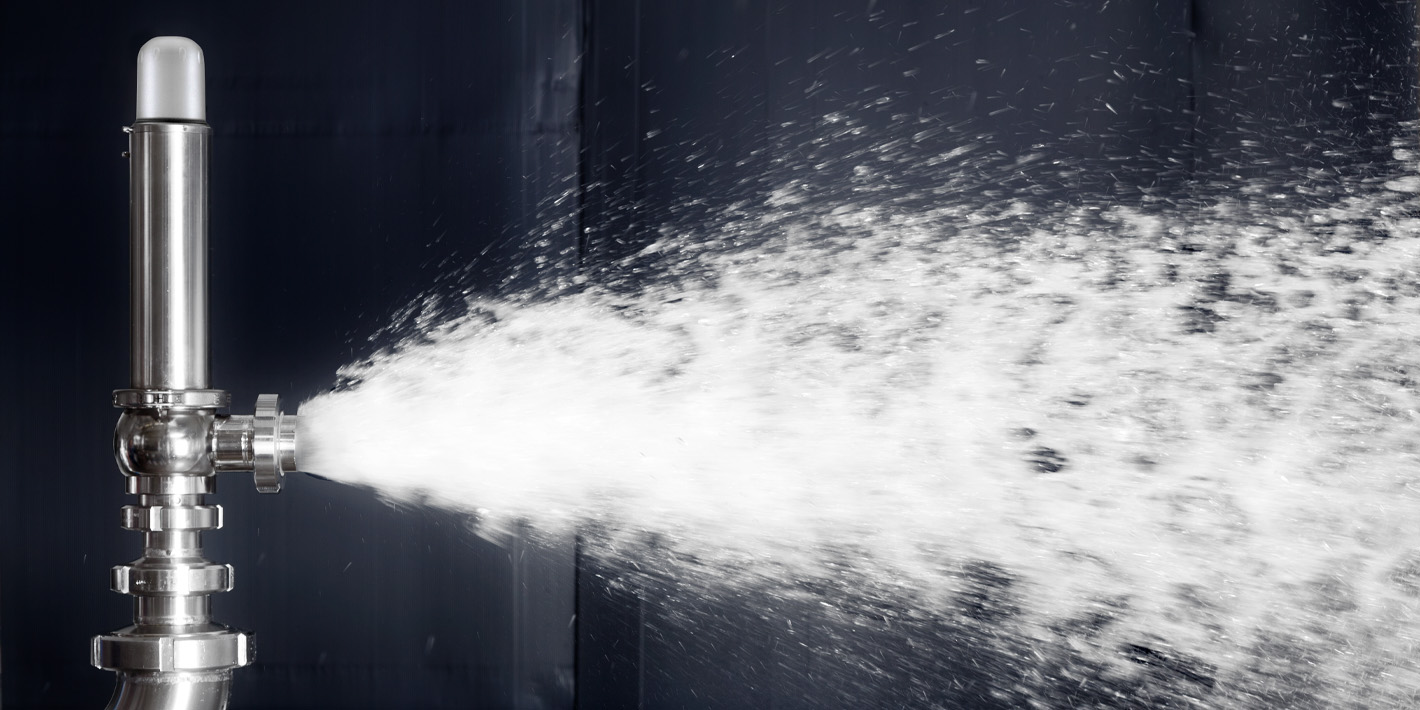

Les soupapes de sécurité KIESELMANN s’ouvrent automatiquement dès que la pression dépasse une valeur prédéfinie. Ensuite, la fermeture se fait par ressorts ou par poids. Ils sont utilisés dans des installations contenant des liquides et des gaz. La pression de tarage est réglée en usine avec précision selon vos besoins et scellée de manière étanche afin de vous protéger contre les modifications non souhaitées. Nous nous ferons un plaisir de vous aider dans la conception de la soupape de sécurité appropriée.

Contre la surpression, pour les exigences d'hygiène les plus élevées. Les soupapes de sécurité KIESELMANN se caractérisent par une construction de corps compacte et fermée. Toutes les pièces mobiles se trouvent à l'intérieur du corps, de sorte qu'aucune pièce fonctionnelle ne peut être bloquée de l'extérieur. Ceci permet également un nettoyage adéquat des surfaces extérieures. Le contour intérieur sphérique et les raccords de serrage hygiéniques garantissent d'excellentes propriétés CIP (Cleaning-In-Place) et SIP (Sterilization-In-Place). Et nous y avons également pensé : le noyau de la vanne peut être retiré du corps pour des raisons de maintenance sans modifier le réglage de la pression.

Nous apprécions être qualifiés selon notre succès : Nos soupapes de sécurité sont utilisées avec succès depuis de nombreuses années dans de nombreux processus de l'industrie alimentaire et pharmaceutique.

• Construction nécessitant peu d'entretien

• Ouverture et fermeture précises

• Pour liquides et gaz

• Boîtier fermé, aucune pièce mobile à l'extérieur

• Noyau de soupape amovible

• En option :


En option :

- chauffable (liquides)
- Indicateurs de proximité (liquides)
- Hotte de nettoyage (gaz)
- Joint d'étanchéité à l'eau (gaz)

Pour le nettoyage CIP :
- ventilable par air comprimé
- Poignée pour levage manuel



Ausführungen:

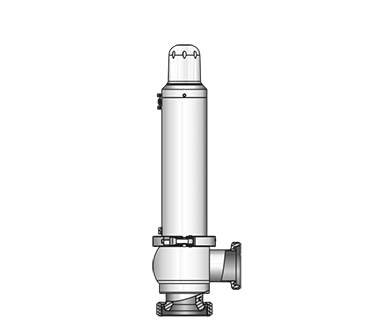

  • Soupape de sécurité K/M-G 6357xxxx123

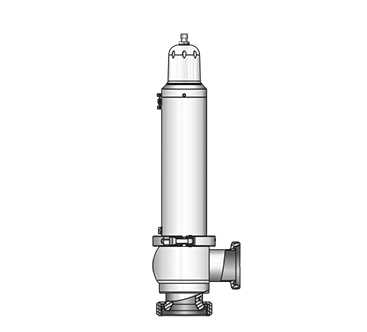

  • Soupape de sécurité K/M-G 6357xxx423
  • Soupape de sécurité K/M-G 6357xxx323

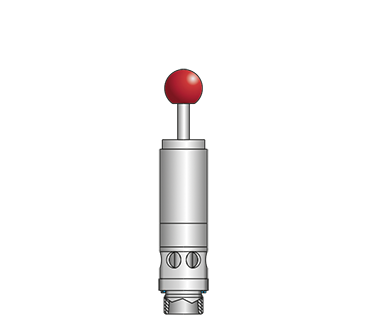

  • Valve de sécurité à ressort G 6146

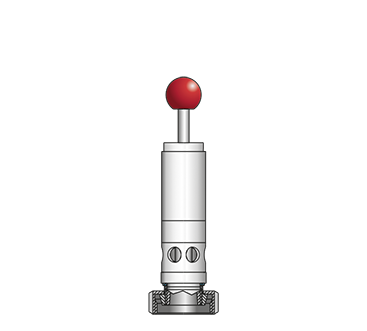

  • Valve de sécurité à ressort K/M 6147

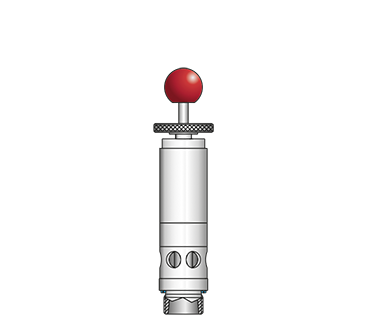

  • Valve de sécurité à ressort G 6148

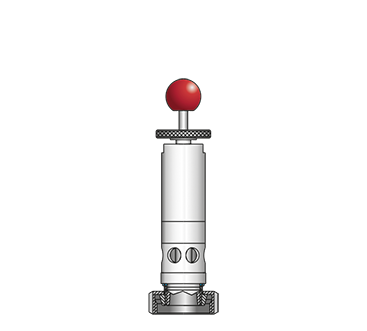

  • Valve de sécurité à ressort K/M 6149

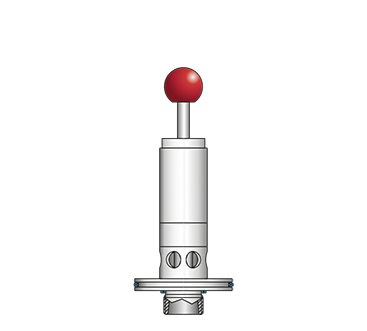

  • Valve de sécurité à ressort G 6150

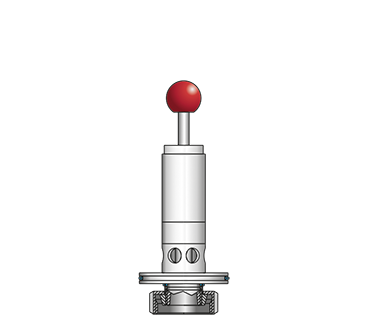

  • Valve de sécurité à ressort K/M 6151

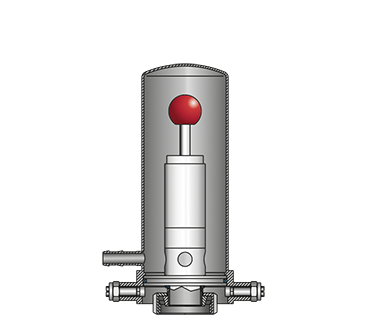

  • Dispositif de nettoyage 6244

Caractéristiques techniques

Calibres

Liquides gaz

DN 25-100 DN 20

Joints d’étanchéité

Liquides gaz

EPDM EPDM, FKM

Matières

en contact avec le fluide

1.4301 / AISI 304 1.4404 / AISI 316L

Raccords

Liquides gaz

Cône écrou DIN 11851, G 1 érou conique DIN 11851 autres raccords sur demande

Options

Liquides Liquides Gaz

Capteur chauffé Capot de nettoyage inductif Capot de nettoyage manuel ou pneumatique relevable

Température de fonctionnement

Gaz liquides compatibles CIP/SIP

max. 90 °C à 140 °C max. 130°C

Pression de début d’ouverture

Liquides gaz

0,2-12 bar, en fonction de la largeur nominale 0,1-10 bar
