• Robinets à boisseau sphérique

    Robinets à boisseau sphérique

    Une affaire qui tourne

    Technique de vanne robuste et hygiénique pour le traitement de fluides visqueux ou grumeleux : Robinets à boisseau sphérique de KIESELMANN

Robinets à boisseau sphérique

Un passage complet pour un succès total

Les robinets à boisseau sphérique KIESELMANN présentent des passages au niveau de la tuyauterie raclables pour tous les fluides liquides, visqueux et en particules. Elles sont idéales pour pratiquement tous les domaines d’application de l’industrie des boissons et de l’industrie alimentaire. Nos robinets à boisseau sphérique hygiéniques sont également disponibles avec connexions de rinçage et double enveloppe.

3 voies, 1 cible : contrôle optimal du support

Sûr, robuste et flexible : Robinets à boisseau sphérique à trois voies de KIESELMANN vous proposent des options supplémentaires pour le pilotage du procédé.

La meilleure solution pour chaque besoin. Les robinets à boisseau sphérique à trois voies de KIESELMANN sont employées depuis de nombreuses années avec succès dans l’industrie alimentaire.

Les robinets à boisseau sphérique KIESELMANN sont par nature adaptables : Notre système modulaire intelligent permet de passer très facilement d'un levier manuel à un actionneur pneumatique automatisé. Les entrainements des vannes à boisseau sphériques peuvent être équipés avec un capteur de retour ou un actionneur.

• Robuste

• Au choix avec raccords de rinçage ou double enveloppe

• Raclable

• Etanchéité du boitier sans séparation

• Joint de levier de commande avec ressort sous précontrainte

• Bus SPS ou ASI entièrement automatisable

Versions:


















  • Connection de rinçage 4021
  • Double enveloppe en acier inoxydable 4021
  • Robinet boisseau sphérique 4062 S-S
  • Robinet boisseau sphérique 4122 K/M-G
  • Robinet boisseau sphérique 4162 S-S
  • Robinet boisseau sphérique 4125 S-S
  • Vanne de passage à boisseau sphérique Ri-Ri

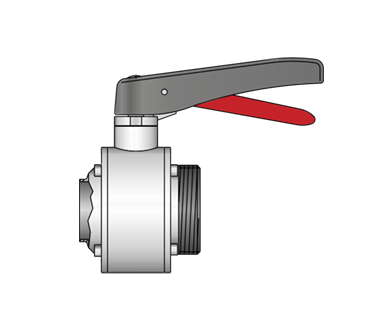

  • Robinet boisseau sphérique 4021 G-S

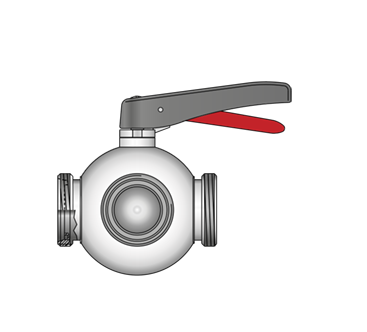

  • Vanne à boisseau sphérique trois voies 4031 G-G-G

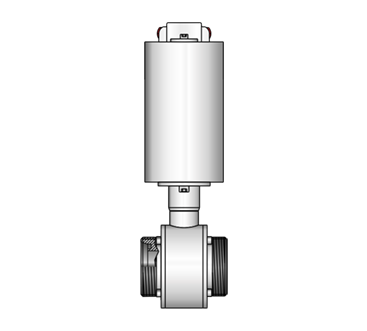

  • Robinet boisseau sphérique 4121 G-G

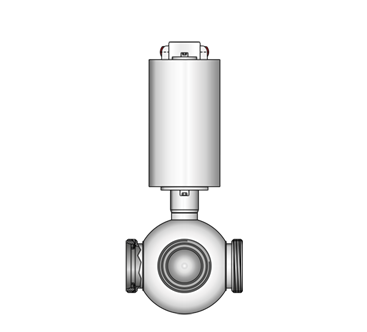

  • Vanne à boisseau sphérique trois voies 4131 G-G-G

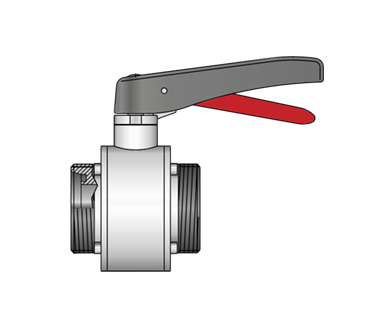

  • Robinet boisseau sphérique 4021 G-G

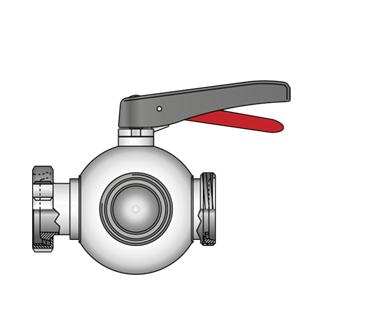

  • Vanne à boisseau sphérique trois voies 4032 K/M G-G

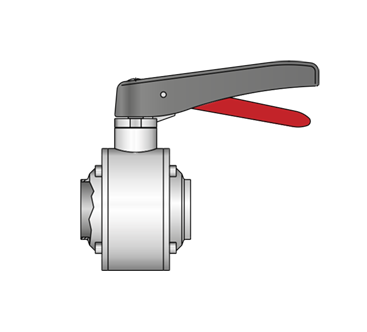

  • Robinet boisseau sphérique 4025 S-S

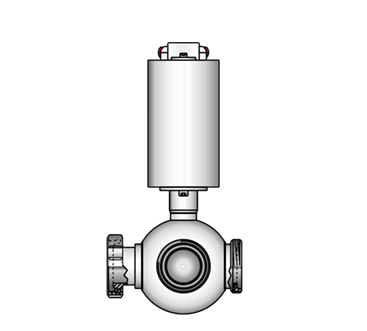

  • Vanne à boisseau sphérique trois voies 4132 K/M G-G

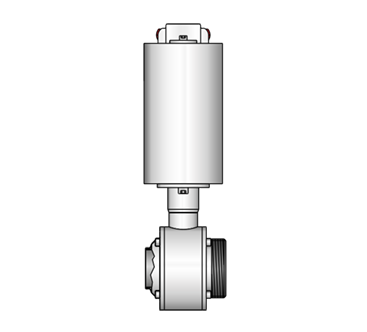

  • Robinet boisseau sphérique 4121 G-S
  • Vanne à boisseau sphérique trois voies 3x petites brides

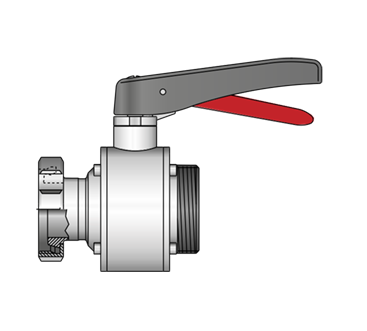

  • Robinet boisseau sphérique 4022 K/M-G

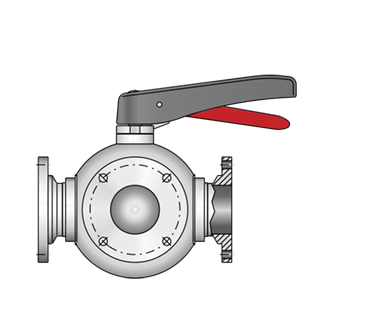

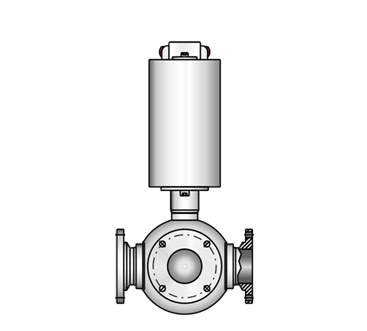

  • Vanne à boisseau sphérique trois voies 3xPN 10

Caractéristiques techniques

Calibres

Vannes à boisseau sphérique - à boule à trois voies

DN 25–100, 1"–4" DN 25–80

Joints d’étanchéité

PTFE
EPDM
NBR
FKM

SIP 140 °C, 30 min
SIP 130 °C, 30 min
SIP 110 °C, 30 min
SIP 90 °C, 30 min

Matières

en contact avec le fluide

1.4404 / AISI 316L

Surfaces en contact avec le fluide

Ra < 0,8µm poli électriquement

Actionneurs

PDA 75 / PDA 100 / PDA 125

Pression de fonctionnement

Robinet à boisseau sphérique à passage droit Vanne à boisseau sphérique trois voies

max. 16 bar max. 10 bar

Air comprimé du circuit commande

5,5-8 bar pressions d’air comprimé en circuit plus basses sur demande

Température de fonctionnement

95° C
