Robinetterie dôme de réservoir

La polyvalence à l’état pur

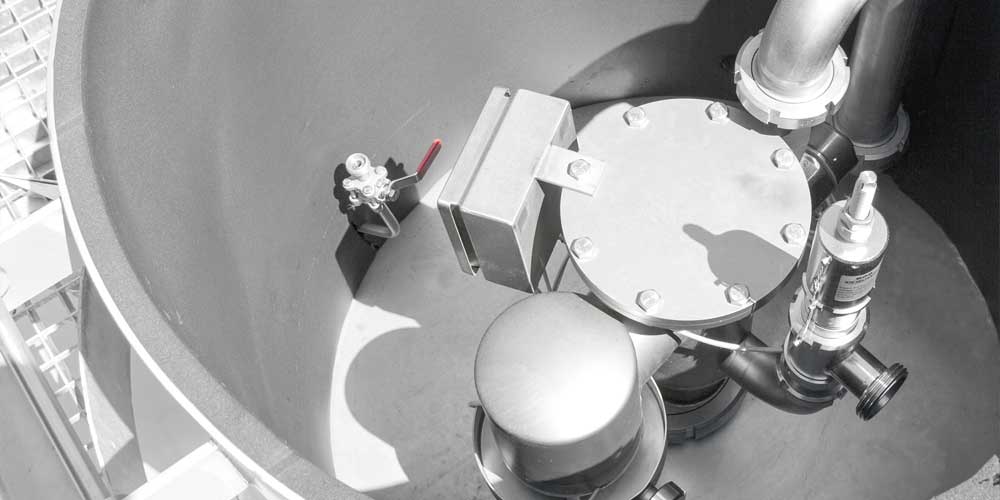

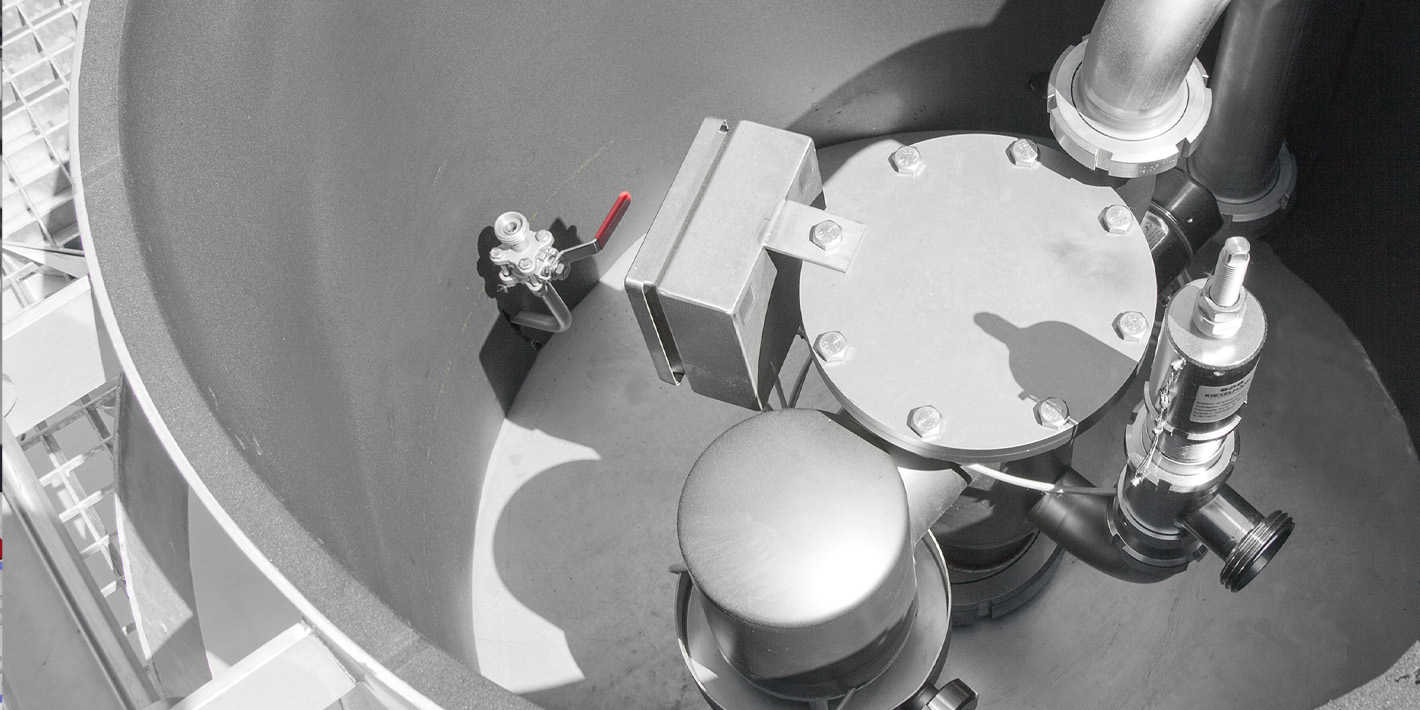

La robinetterie dôme de réservoir KIESELMANN TDAM est une combinaison de protection contre la surpression et le vide, de protection contre la surpression2et le vide, de recirculation de CO et de nettoyage de réservoir. La construction économique avec un seul raccordement DIN au réservoir rend superflue une plaque dôme de réservoir coûteuse avec différents raccordements.

Les nombreuses fonctions des raccords de dôme de réservoir KIESELMANN comprennent la protection contre les surpressions au moyen d'une soupape de sécurité à commande pneumatique dont les composants ont été testés. Si la pression de la cuve dépasse la pression d'ouverture réglée, la vanne s'ouvre automatiquement. Au choix, une vanne à vide à poids ou à ressort, qui s'ouvre lorsque la pression d'ouverture tombe en dessous de la pression d'ouverture réglée, assure la protection du vide pendant la vidange du réservoir. La soupape à vide est également disponible avec protection anti-éclaboussures et dispositif de levage pneumatique pour le nettoyage.

Un retour de CO,2dégazage, est également disponible. Les gaz produits par le procédé sont évacués du réservoir de manière  contrôlée par le système de recirculation de gaz intégré dans la vanne à clapet  3 voies.

L'intérieur du réservoir peut être nettoyé en raccordant une tête de pulvérisation ou une boule de lavage. La vanne à clapet 3 voies assure l'alimentation directe du produit de nettoyage dans l'appareil de nettoyage de la cuve De petites buses de pulvérisation dans le raccord du dôme du réservoir assurent un auto-nettoyage efficace des surfaces en contact avec le produit, avec une consommation minimale de produit de nettoyage. Les soupapes de sécurité et de vide sont également nettoyées de l'intérieur (CIP).

Il est possible d'installer dans la conduite de raccordement des équipements de process supplémentaires, tels que des bondonneurs, des instruments de mesure, des accessoires ou d'autres raccords.

• Nettoyage autonome efficace avec une consommation d’eau réduite

• Montage monotrou sur le dôme du réservoir : un seul raccordement DIN nécessaire

• Base universelle pour diverses combinaisons et applications

• Entretien facile : Partie inférieure entièrement démontable avec dispositif de nettoyage

• Retour de CO2 intégré



Ausführungen:

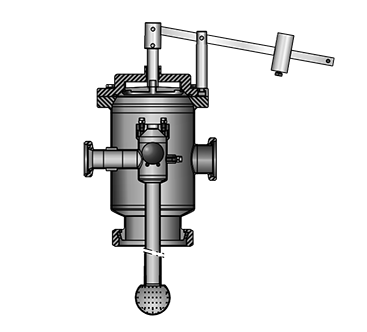

  • Robinetterie dôme de réservoir TDAM

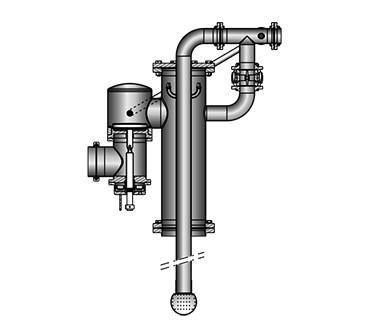

  • Robinetterie dôme de réservoir TDAC

Caractéristiques techniques

Calibres

DN 50–250

Matières

en contact avec le fluide

1.4301 / AISI 304 1.4404 / AISI 316L

Connexion d'une tête de pulvérisation ou d'une tête à jet cible

DN 20–50

Certificat d’hygiène

Certificat de nettoyage TU Munich Weihenstephan
