    Vannes papillon

    La solution qui économise de la place

    Les vannes papillon KIESELMANN sont idéales pour la fermeture rapide, sûre et hygiénique d'importants flux de produits à moindre coût.

Vannes papillon

Montage simple, motorisation sans entretien

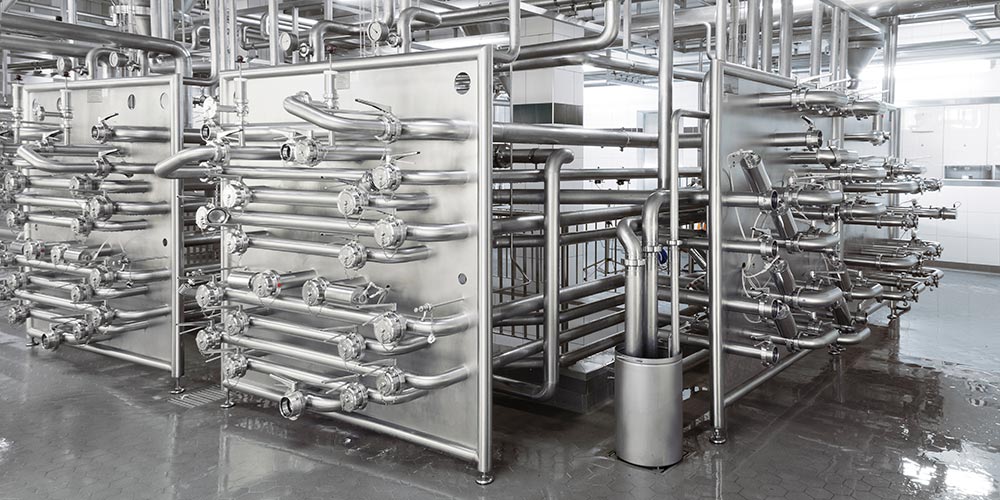

Les vannes papillon KIESELMANN représentent la solution économique en termes de place qui permet de verrouiller les fux des produits dans les unités de production par exemple aux panneaux de commande et sur les réservoirs de manière hygiénique et avantageuse. Elles sont également disponibles en version vannes papillon entre brides ainsi que sous de nombreuses options de raccordement telles que par soudage et filetage.

Nous fabriquons toutes nos vannes à notre siège de Knittlingen.

Nos vannes papillon sont excellentes et se distinguent par :

  • Montage simples, nombreuses options de raccordement
  • Conception entre brides facilitant la maintenance
  • Service de pièces détachées précis et établi de longue date
  • Grande qualité en matière de tolérances et d’état de surface.

Les éléments d'étanchéité utilisés ont toutes les preuves d'aptitude nécessaires pour une utilisation dans l'industrie alimentaire. La poignée à protection thermique ergonomique est disponible avec une butée à 90°  et en option aussi avec une limitation de son basculement. Alternativement, vous pouvez également équiper ces vannes d’une poignée en acier inoxydable de notre part.

Automatiquement économique

Sur cette solution de vannes économique non plus, il ne vous faut pas renoncer à l’automatisation. Au contraire, les vannes papillon peuvent être équipées d'actionneurs rotatifs pneumatiques pour un fonctionnement automatique. Notre système de conception modulaire permet de passer sans problème rapidement et à tout moment du levier manuel à un entrainement pneumatique sans avoir à défaire la jonction soudée ou vissée à la tuyauterie. Les entrainements sont disponibles avec des capteurs ou un actionneur KI-TOP.

Les actionneurs 90° KIESELMANN se caractérisent par un couple particulièrement élevé. L’exécution fermée dans un boîtier en acier inoxydable est absolument sans entretien. Nous vous offrons une garantie de 5 ans. L'indicateur de position standard vous montre comment la vanne est commutée à tout moment.



• Conception robuste et facile à monter

• Poignée à protection thermique ergonomique (également en couleur au choix)

• Poignée en plastique ou en acier inoxydable

• Construction facile d’entretien

• Option d’automatisation

• Entraînements sélectionnables, trois niveaux de puissance

• Matériaux des joints en VMQ, EPDM, FKM, HNBR

Vannes papillon à chambre de fuite



Versions:
























  • Vanne papillon 4304 K/M-G
  • Vanne papillon 4404 K/M-G
  • Vanne papillon 4307 PN10-G
  • Vanne papillon 4307 PN10-G
  • Vanne papillon entre brides 4310 S-S
  • Vanne papillon entre brides 4410 S-S
  • Vanne papillon 4346 Cl-Cl
  • Vanne papillon 4446 Cl-Cl
  • Vanne papillon à voies multiples 4314 G-G-G
  • Vanne papillon à voies multiples 4914 G-G-G
  • Vanne papillon à voies multiples 4414 G-G-G
  • Vanne papillon à voies multiples 4315 G-G-G
  • Vanne papillon à voies multiples 4915 G-G-G
  • Vanne papillon à voies multiples 4415 G-G-G
  • Vanne papillon à voies multiples 4316 G-G-G
  • Vanne papillon à voies multiples 4916 G-G-G
  • Vanne papillon à voies multiples 4416 G-G-G
  • Vanne papillon 4405 K/M-S
  • Vanne papillon 4401 S-S
  • Vanne papillon 4302 G-S

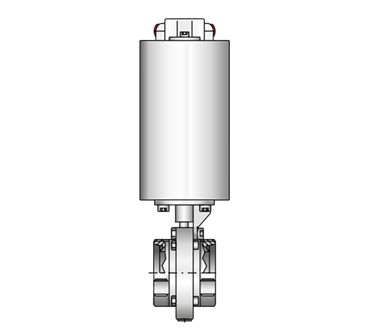

  • Vanne papillon 4403 G-G

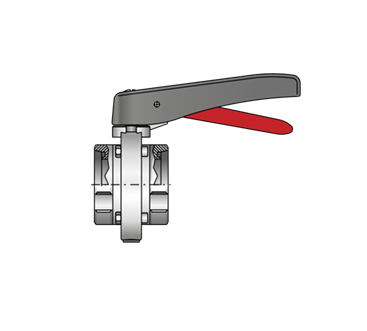

  • Vanne papillon 4303 G-G

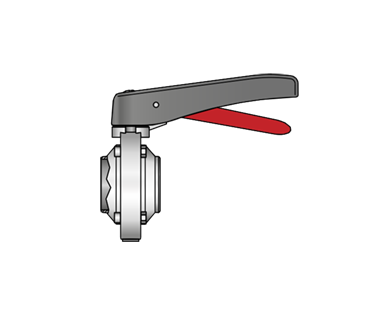

  • Vanne papillon 4301 S-S

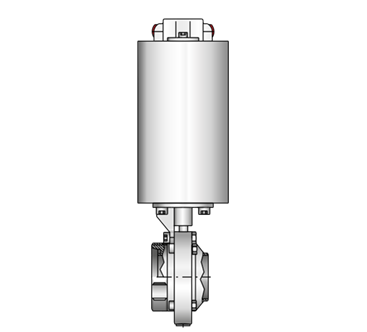

  • Vanne papillion 4402 G-S

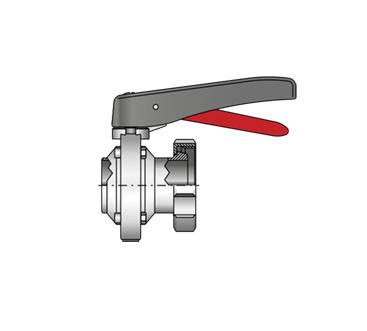

  • Vanne papillon 4305 K/M-S

Caractéristiques techniques

Calibres

DN 15–200 1"–4"

Joints d’étanchéité

EPDM
HNBR
VMQ
FKM

SIP 140 °C, 30 min
SIP 100 °C, 30 min
SIP 100 °C, 30 min
SIP 90 °C, 30 min

Pression de fonctionnement

DN 15–65 / 1"–2½" DN 80–100 / 3"–4" DN 125 / 150 / 200

max. 16 bar max. 10 bar max. 6 bar

Matières

en contact avec le fluide

1.4301 / AISI 304
1.4307 / AISI 304L
1.4404 / AISI 316L

Air comprimé du circuit commande

5,5-8 bar pressions d’air comprimé en circuit plus basses sur demande

Surfaces en contact avec le fluide

Ra < 0,8µm poli électriquement

Température de fonctionnement

EPDM
HNBR
VMQ
FKM

95 °C
90 °C
40 °C
90 °C

Actionneurs

PDA 75 / PDA 100 / PDA 125
