    Vannes papillon à chambre de fuite

    Sûres et adaptables

    Plus de sécurité grâce aux vannes papillons à chambre de fuite KIESELMANN

Vannes papillon à chambre de fuite

Compact et économique

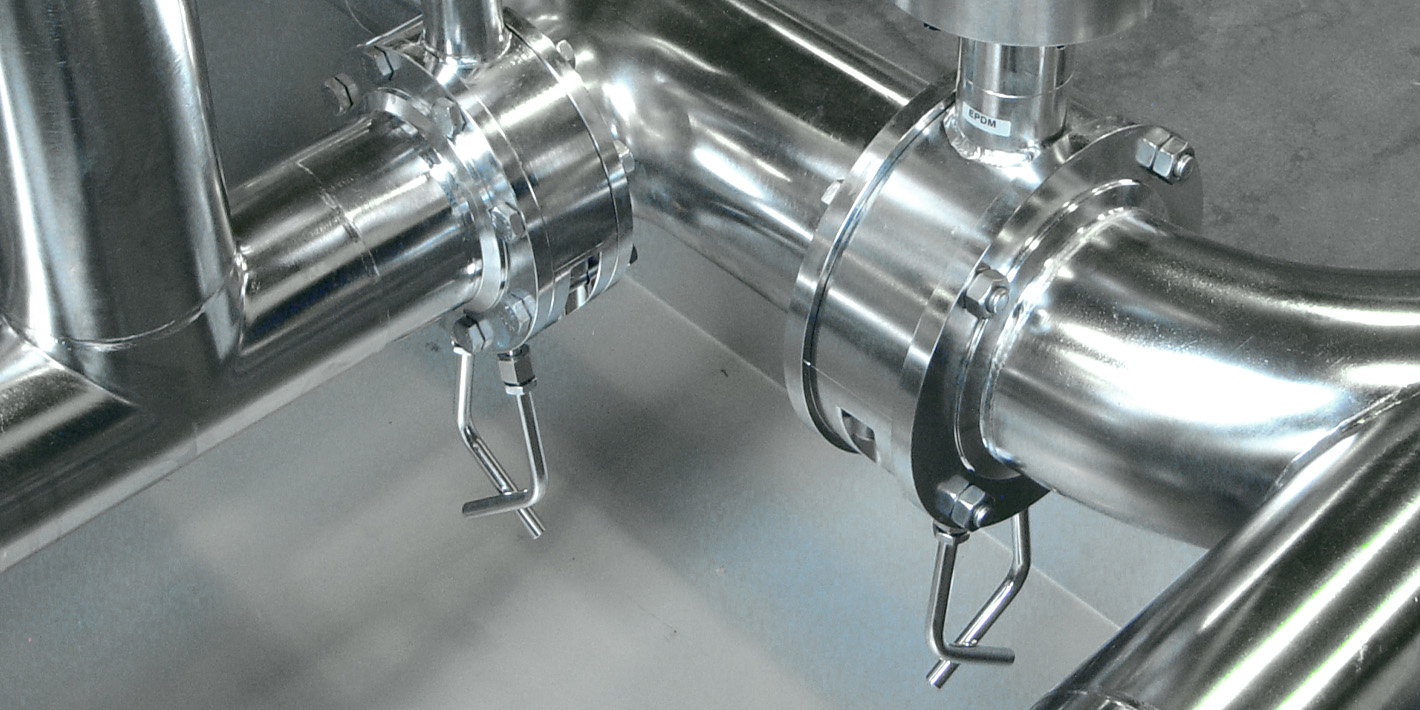

Les vannes papillon à chambre de fuite KIESELMANN sont la solution économique et peu encombrante pour une séparation sûre des produits dans les installations de traitement. Elles sont utilisées comme dispositifs d'arrêt fiables sur les panneaux et les conteneurs. Dans les zones sensibles à la contamination, vous offrez ce quelque chose de plus en toute sécurité. Une fuite causée par l'usure des joints peut être immédiatement détectée et réparée.

Vous recevez en général les vannes papillon KIESELMANN en version à bride intermédiaire. Du fait de cette conception et de la séparation en deux du boitier, le changement des joints se fait sans effort et rapidement.

Modulaire pour des solutions individuelles

Nous proposons également l'automatisation dans ce secteur de robinetterie économique avec protection contre les fuites. La conception modulaire de nos vannes permet de les équiper rapidement et sans problème d’une commande manuelle à un entrainement pneumatique. Les actionneurs 90° KIESELMANN se caractérisent par un couple particulièrement élevé. L’exécution dans un boîtier en acier inoxydable est absolument sans entretien. Nous vous offrons une garantie de 5 ans. Nos vannes papillon à chambre de fuite à commande pneumatique peuvent être équipées d'actionneurs KI-TOP ou d'un support de capteur pour la rétroaction. L'indicateur de position standard vous montre comment la vanne est commutée à tout moment. Pour un retour d'information fiable en permanence sans réajustement fastidieux.



• Protection économique contre les fuites

• Hygiène impeccable du fait de la possibilité de nettoyer la cavité d’échappement

• Facile à monter

• Construction simple et compacte

• Construction facile d’entretien en modèle avec bride intermédiaire avec un joint d’étanchéité

• Bus SPS ou ASI entièrement automatisable

• Poignée à protection thermique ergonomique (avec couleur au choix)

• Entraînements sélectionnables, trois niveaux de puissance

• Matériaux des joints d’étanchéité EPDM, HNBR, VMQ



Versions:









  • Vanne papillon à chambre de fuite 4370 K/M-G
  • Vanne papillon à chambre de fuite 4870 K/M-G

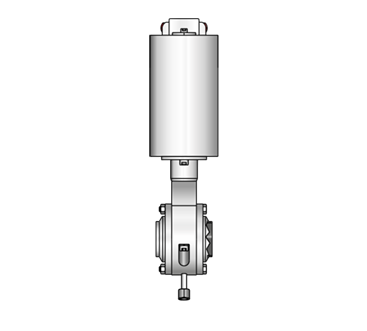

  • Vanne papillon à chambre de fuite 4867 G-S

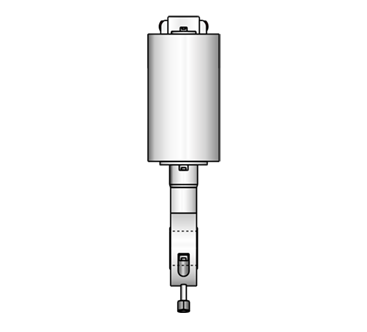

  • Vanne papillon à chambre de fuite 4865 sans bride

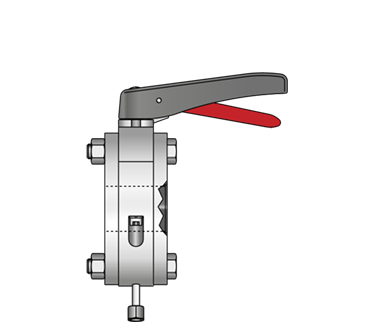

  • Vanne papillon à chambre de fuite 4366 S-S
  • Vanne papillon à chambre de fuite 4867 S-S

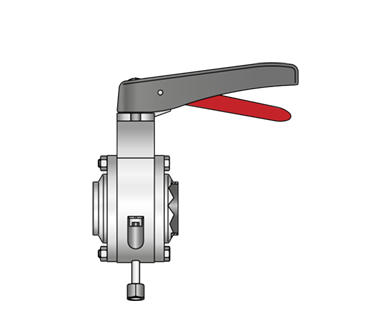

  • Vanne papillon à chambre de fuite 4367 S-S

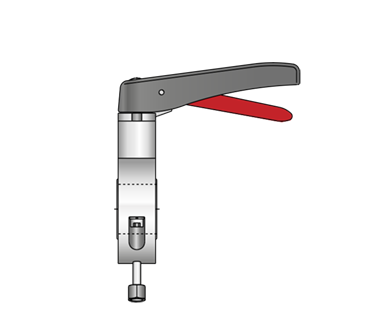

  • Vanne papillon à chambre de fuite 4365 sans bride

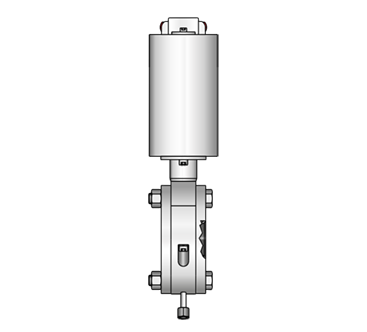

  • Vanne papillon à chambre de fuite 4866 S-S

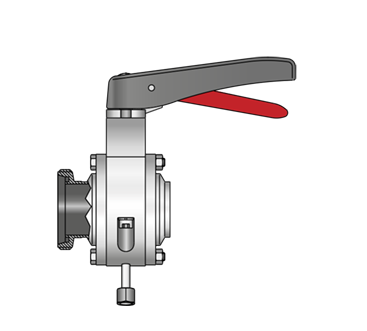

  • Vanne papillon à chambre de fuite 4368 G-S

Caractéristiques techniques

Calibres

DN 50–150, 2"–4"

Joints d’étanchéité

EPDM
HNBR
VMQ

SIP 140 °C, 30 min
SIP 100 °C, 30 min
SIP 100 °C, 30 min

Surfaces en contact avec le fluide

Ra < 0,8µm poli électriquement

Matières

en contact avec le fluide

1.4301 / AISI 304
1.4307 / AISI 304L
1.4404 / AISI 316L

Actionneurs

PDA 75 / PDA 100 / PDA 125

Pression de fonctionnement

DN 50–100 / 2"–4" DN 125 DN 150

max. 10 bar max. 6 bar max. 4 bar

Air comprimé du circuit commande

5,5-8 bar pressions d’air comprimé en circuit plus basses sur demande

Température de fonctionnement

EPDM
HNBR
VMQ

95 °C
90 °C
40 °C
