Vannes de régulation

Contrôle précis du processus

Les vannes de régulation KIESELMANN pour liquides et gaz régulent les débits volumiques et les pressions dans les installations de process. Le choix du type de vanne approprié dépend du domaine d'application. Les vannes papillon avec régulateur de position peu encombrantes et économiques, sont idéales pour les tâches de régulation simples. Les vannes de régulation à siège unique à base de KI-DS sont le bon choix pour les processus qui exigent une grande précision de régulation.

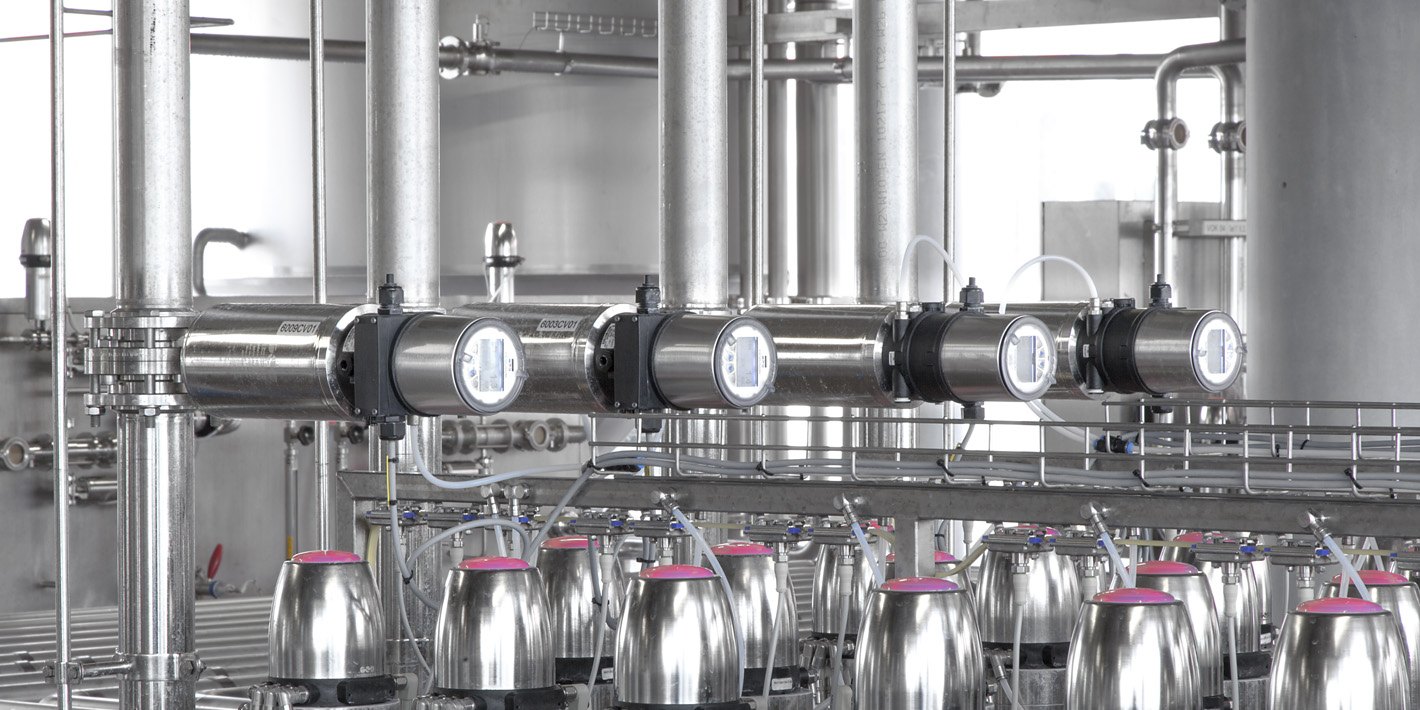

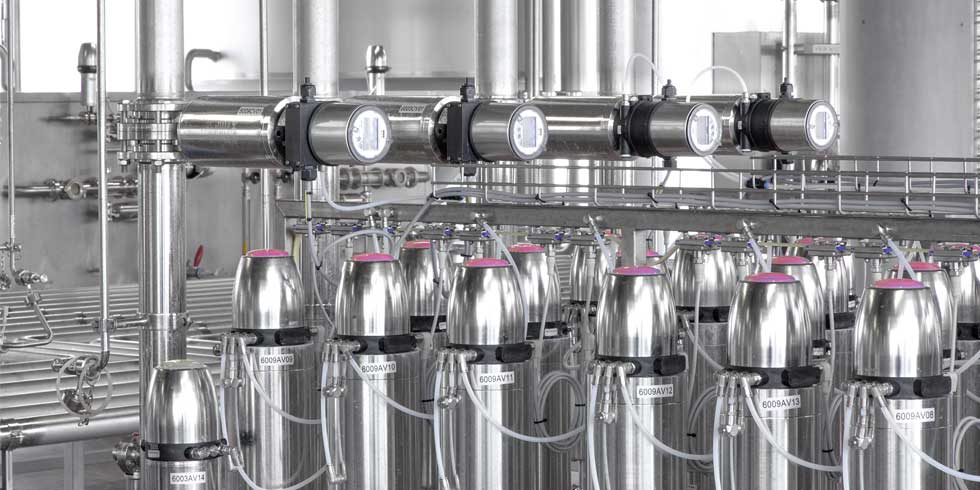

Vanne papillon avec régulateur de position : Prendre peu de place, économique

Les vannes papillon avec régulateur de position sont la solution économique pour les tâches de contrôle simples dans les systèmes de tuyauterie. La vanne est actionnée et commandée par un régulateur de position électropneumatique numérique. Le régulateur de position, l'actionneur et la vanne forment une boucle de régulation fermée.

• Trois entraînements avec connexions compatibles

• Entraînement sans entretien avec 5 ans de garantie

• Conception entre brides facilitant l’entretien

• À moindre coût

• Conception modulaire

Vannes de régulation à clapet simple : Haute précision et modularité

Les vannes de régulation à siège unique polyvalentes et hygiéniques de KIESELMANN sont disponibles en exécution linéaire et à pourcentage égal. Elles se basent sur notre concept de vanne KI-DS éprouvé et conviennent aux zones de production sensibles de l'industrie alimentaire et des boissons. La construction modulaire avec une large plage de diamètres nominaux de DN 25 à DN 125 et des coefficients de débit échelonnés en fonction des fonctions offre la plus grande flexibilité possible - et la vanne adaptée à chaque application.



Haute précision de contrôle et résistance à la cavitation

Un avantage essentiel de nos vannes de régulation est le cône et le siège de vanne interchangeables. Si les conditions de process changent, les vannes de régulation KIESELMANN peuvent être adaptées rapidement et facilement - sans avoir à remplacer la vanne complète. A l'intérieur d'un diamètre nominal, les vannes peuvent être converties à tout moment en différents coefficients de débit, caractéristiques de régulation et types d'étanchéité. Avec des pressions nominales allant jusqu'à PN 16 ainsi que des concepts d'étanchéité métalliques et élastomères, les vannes permettent un contrôle et une étanchéité sûrs et précis du process.

• Adaptation simple

• Contrôle linéaire ou à pourcentage égal

• Cône flexible et concept de siège remplaçable

• Etanchéité métal ou élastomère

Régulateur de position électropneumatique

Des positionneurs avec connecteur rond M12 ainsi que des interfaces Bluetooth et USB sont disponibles pour tous les types de vannes de régulation. La plage de régulation peut être réglée dans le système de régulation supérieur.

L'interface Bluetooth la rend encore plus pratique. Elle permet de configurer la vanne directement sur site avec une tablette ou un smartphone. Ceci est également possible lorsque la vanne est difficile d'accès. De cette façon, l'accès direct au processus souhaité par de nombreux utilisateurs est garanti dans tous les cas.





Ausführungen:



  • Vanne de régulation Actionneur linéaire KI-DS 511X S-S
  • Vanne de régulation Actionneur à membrane KI-DS 511X S-S

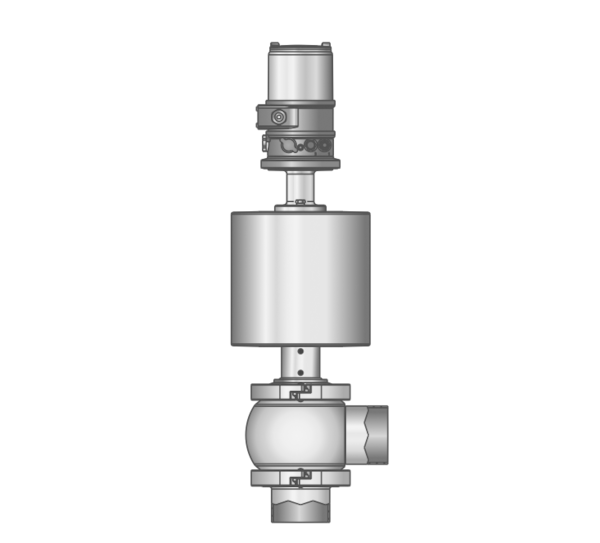

  • Vanne de régulation d’angle 511X S-S
  • Vanne de régulation S-S

Caractéristiques techniques

Calibres

DN 15–120, 1"–4"

Joints d’étanchéité

EPDM HNBR FKM

SIP 140 °C, 30 min SIP 110 °C, 30 min SIP 95 °C, 30 min

Valeurs KV

0,4 – 160 m³/h

Matières

en contact avec le fluide

1.4404 / AISI 316L 1.4542 / AISI 630 17-4PH

Surfaces en contact avec le fluide

Ra < 0,8µm poli électriquement

Actionneurs

• Actionneur à membrane - Actionneur à piston alternatif

Pression de fonctionnement

PN 16

Air comprimé du circuit commande

5,5-8 bar pressions d’air comprimé en circuit plus basses sur demande

Température de fonctionnement

95° C
