• Vannes à siège KI-DS

    Vannes à siège KI-DS

    Siège simple pour de nombreuses places

    En combinant plusieurs vannes, il est également possible de contrôler l'étanchéité du processus.

Vannes à siège KI-DS

Compact et flexible

Les vannes à siège KI-DS conviennent à presque tous les types d'obturation dans les installations de process modernes. Choisissez parmi ce système de vanne modulaire universel et complet les variantes qui conviennent à votre process. Diverses options de mise à niveau telles que l'automatisation sont incluses. Ce programme se distingue surtout par sa conception compacte et modulaire. La combinaison de plusieurs vannes KI-DS permet également de contrôler l'étanchéité du  processus.

Diversité des types

La série de vannes KI-DS comprend des vannes à clapet simple, des vannes à siège incliné, des vannes d'équerre, des vannes en T, des vannes transversales, des vannes de commutation, des vannes à anneau et des vannes de sortie de cuve.

Motorisations universelles avec la torsion

Restez flexible : Notre système de construction modulaire vous fournit toujours l’entraînement adapté à votre application. Changer plus tard pour un variateur plus puissant ? Pas de problème ! Ceci est possible à tout moment sans pièces d'adaptation.

La fonctionnalité de nos actionneurs peut être modifiée par simple rotation : de l’ouverture avec air / fermeture par ressort à ouverture avec ressort / fermeture par ressort et vice versa. Tous les entraînements KIESELMANN ont la même hauteur. Ceci permet une connexion sans problèmeet optimise la connexion de nœud.

• Entraînements universels sans entretien, avec 5 ans de garantie à long terme

• 4 entraînements à puissance adaptée

• Sécurité hygiénique grâce à la lanterne fermée avec sortie de fuite

• Boîtier dépourvu d’espace mort avec design hygiénique

• Système modulaire complet



Versions:

















  • Vanne à clapet fond de cuve KI-DS 5528 SS
  • Vanne à clapet fond de cuve KI-DS 5528 S
  • Vanne de régulation d’angle KI-DS 511X S-S
  • Vanne à clapet en croix KI-DS 5512 SS-SS
  • Vanne à coude à siège incliné KI-DS 5502 S-S
  • Vanne d’angle KI-DS 5505 S-S
  • Vanne en T KI-DS 5508 SS-S
  • Vanne en T KI-DS 5507 SS-S

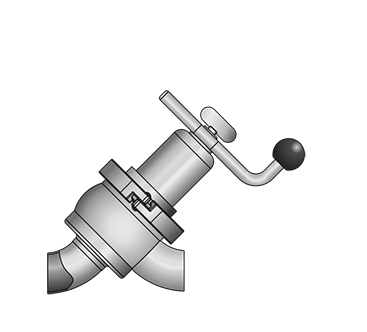

  • Vanne à coude à siège incliné KI-DS 5501 S-S

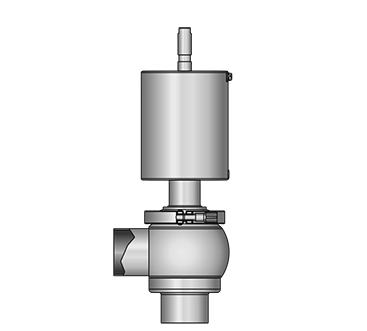

  • Vanne d’angle KI-DS 5506 S-S

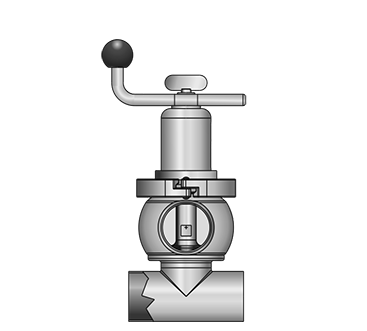

  • Vanne à clapet en croix KI-DS 5511 SS-SS

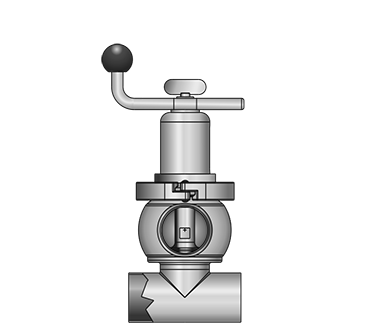

  • Vanne à circulation en anneau KI-DS 5517 S-SS

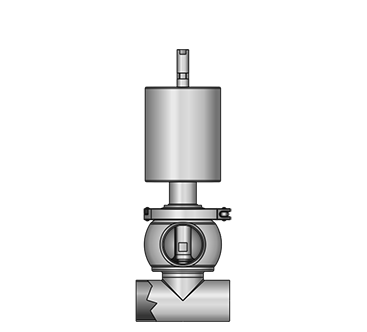

  • Vanne à circulation en anneau KI-DS 5518 S-SS

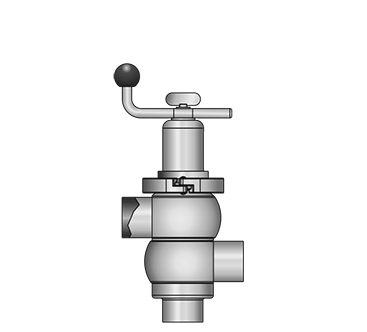

  • Vanne de commutation à deux voies KI-DS 5513 S-S-S

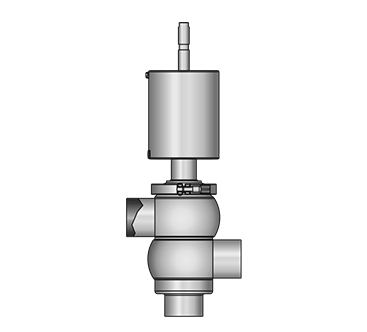

  • Vanne de commutation à deux voies KI-DS 5514 S-S-S

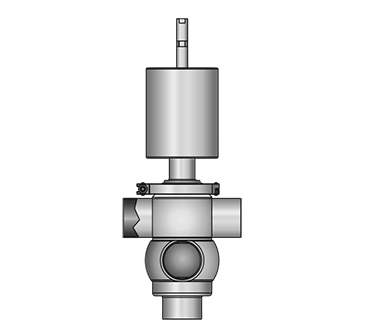

  • Vanne de commutation à deux voies KI-DS 5516 S-S-S

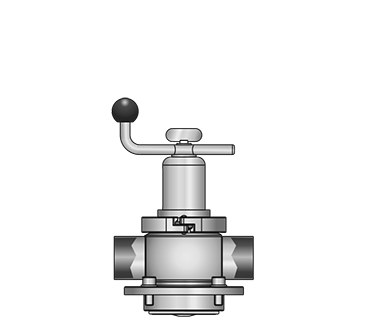

  • Vanne à clapet fond de cuve KI-DS 5527 SS

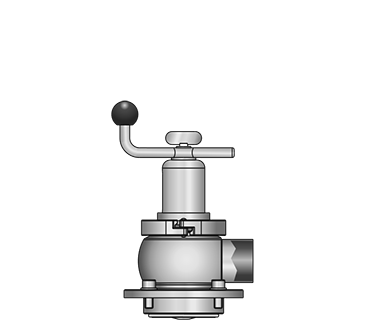

  • Vanne à clapet fond de cuve KI-DS 5527 S

Versions:

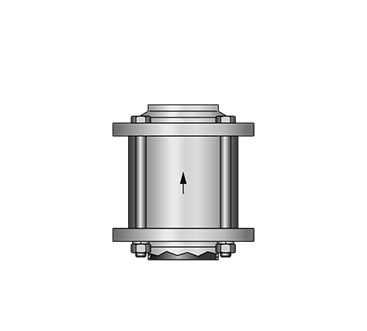

  • Clapet anti-retour 5093 S-S

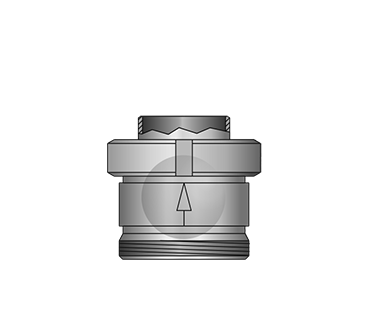

  • Clapet anti-retour à bille 5080 -S

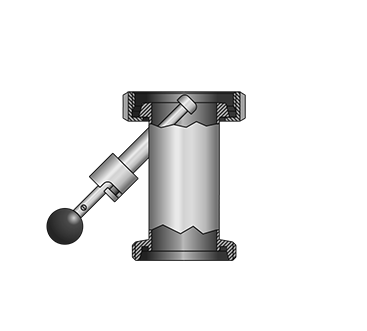

  • Dispositif de levage 5092 K/M-G
  • Vanne à siège incliné à passage intégral 5010 G-G

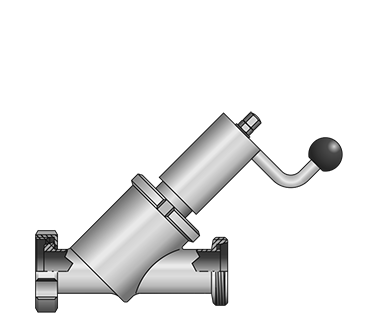

  • Vanne à siège incliné à passage intégral 5011 K/M-G

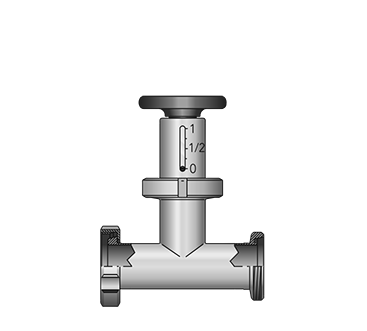

  • Vanne de régulation 5063 K/M-G

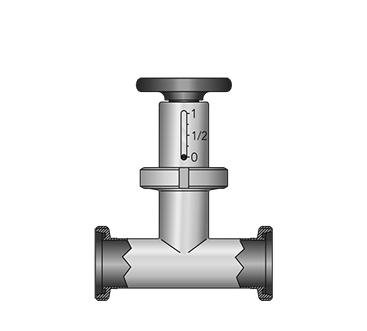

  • Vanne de régulation 5062 G-G

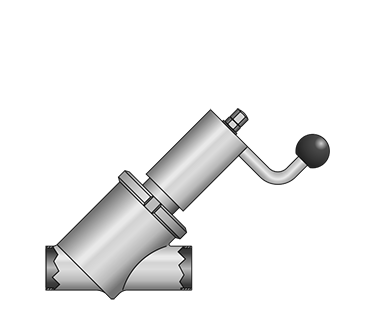

  • Vanne à siège incliné à passage intégral 509 S-S

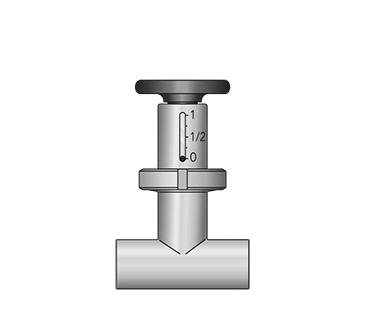

  • Vanne de régulation 5061 S-S

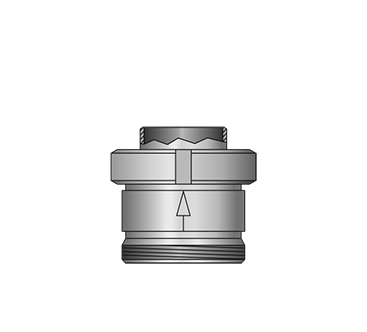

  • Clapet anti-retour 5091 G-S


Caractéristiques techniques

Calibres

DN 25–150 1"–4"

Joints d’étanchéité

EPDM

HNBR

FKM

SIP 140 °C, 30 min
conforme FDA
SIP 130 °C, 30 min
conforme FDA
SIP 110 °C, 30 min
conforme FDA

Matières

en contact avec le fluide / sans contact avec le fluide

1.4404 / AISI 316L 1.4301 / AISI 304 1.4307 / AISI 304L

Surfaces en contact avec le fluide

Ra < 0,8µm poli électriquement

Gamme de pression

PN 16

Pression de fonctionnement

Pressions supérieures de 6 bar possibles à l’aide de variantes de motorisation

Air comprimé du circuit commande

DN 25–65 DN 80–100

min. 5,5 bar min. 6,0 bar

Température de fonctionnement

95° C
