    Vannes à double siège

    La classe du roi

    Les vannes à double siège KIESELMANN sont parmi les plus modernes et les plus sûres.

Vannes à double siège

La façon la plus sûre de séparer

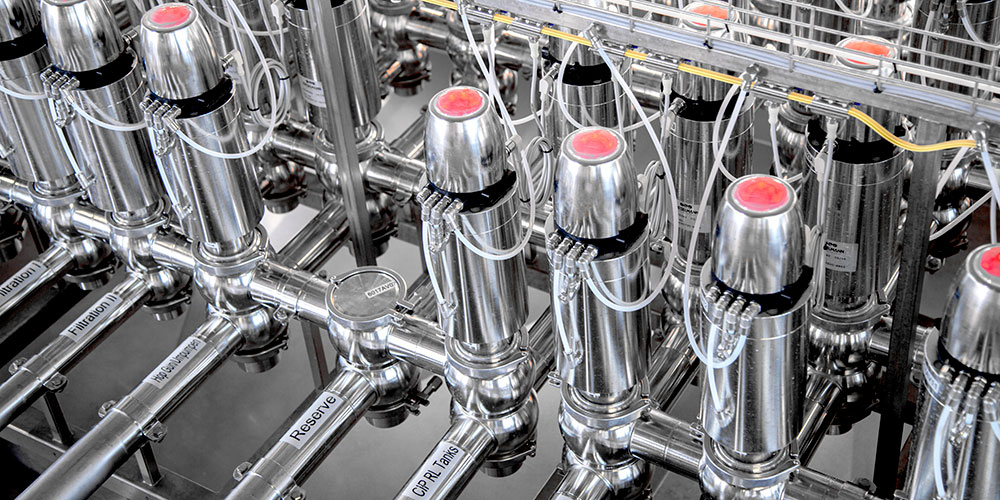

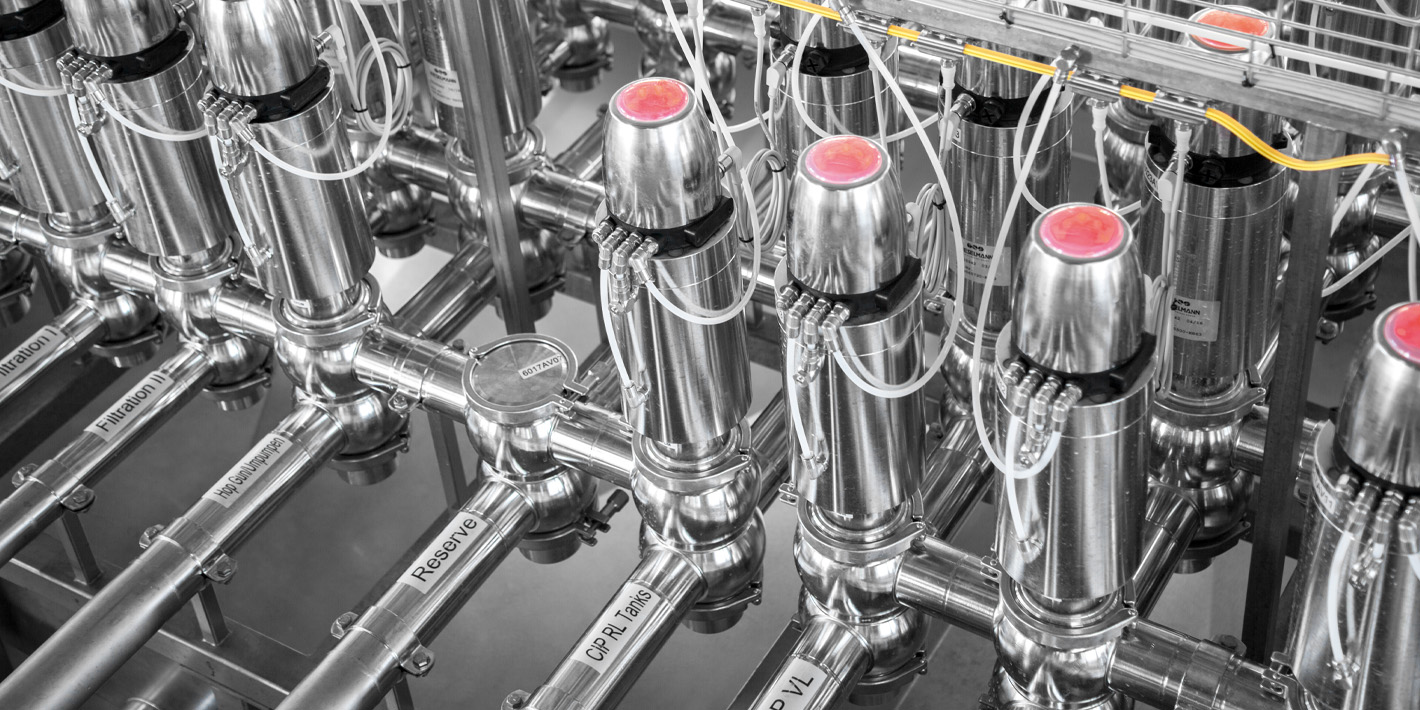

Les vannes à clapet double siège KIESELMANN sont idéales pour séparer en toute sécurité ce qui ne va pas ensemble dans les installations de process automatiques.

Nos vannes à double siège sont parmi les plus modernes et les plus sûres du marché. Deux boisseaux supérieurs à commande indépendante avec décharge de fuite sans pression empêchent les fluides incompatibles de se mélanger. La migration du produit des joints d'étanchéité du disque de vanne est exclue. Si, contrairement aux attentes, une fuite se produit, le fluide s'écoule sans pression à travers l'interstice de fuite.

Disques de soupape fendus pour une sécurité maximale.

Le nettoyage facile de la chambre de fuite se fait en soulevant le disque supérieur ou en abaissant le disque inférieur de la vanne.

Tout est sous contrôle grâce à de nombreuses possibilités d'automatisation: de la surveillance des capteurs via l'API ou la tête de commande ASI-BUS à la fonction d'arrêt d'urgence et à l'indicateur de position des vannes. Même une version ATEX pour les  gaz et poussières (zones 1, 2 et 21, 22) est disponible.

Les vannes à clapet double siège KIESELMANN se distinguent par de faibles coûts d'exploitation, de maintenance et de réparation.



• Ouverture sans fuites

• Longue durée de vie des joints

• Résistant aux coups de bélier

• Fonctions de nettoyage optimales

• Têtes de commande au choix SPS, AS-Bus, fonction d'arrêt d'urgence, retour, ATEX

• Séparation sûre des produits

• Nombreuses possibilités d'automatisation

• Matériaux des joints d’étanchéité EPDM, HNBR, k-flex



Versions:








  • Vanne à clapet double siège sortie de cuve 5629 S-S
  • Vanne à clapet double siège sortie de cuve 5629 S
  • Vanne à clapet double siège 5671 SS-S

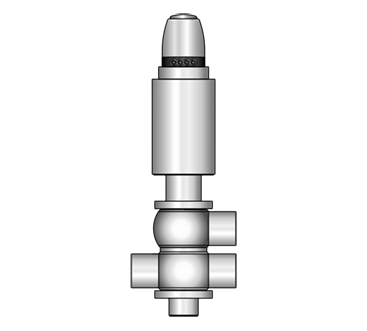

  • Vanne à clapet double siège 5673 S-SS

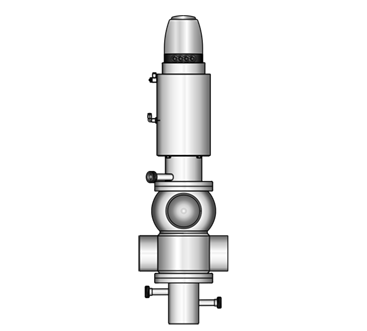

  • Vanne à clapet double siège avec chambre de rinçage d'arbre 5671 S-SS

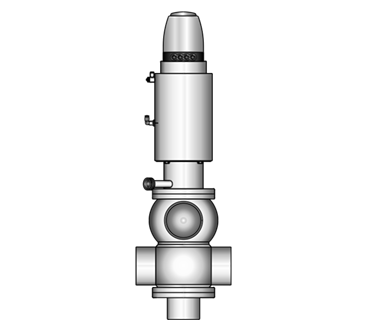

  • Vanne à clapet double siège 5671 avec rinçage d’arbre

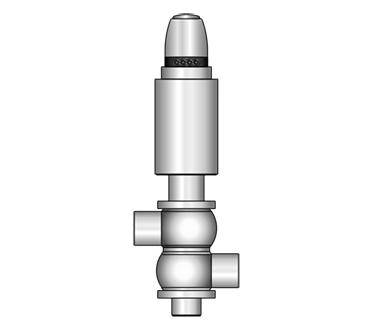

  • Vanne à clapet double siège 5672 S-S

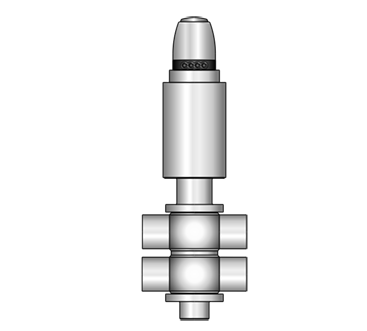

  • Vanne à clapet double siège 5674 SS-SS

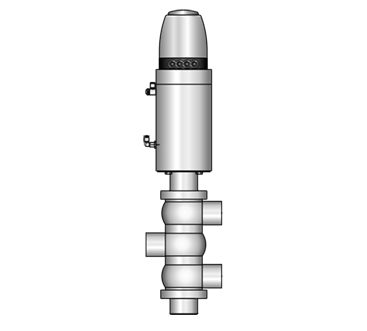

  • Vanne à clapet de communication double siège 5674 S-S-S

Caractéristiques techniques

Calibres

DN 25 -200
1"-6"

Joints d’étanchéité

EPDM

HNBR

k-flex

FKM

SIP 140 °C, 30 min
conforme FDA
SIP 100 °C, 30 min
conforme FDA
SIP 140 °C, 30 min
conforme FDA
SIP 100 °C max., 30 min
conforme FDA

Résistant aux coups de bélier

jusqu’à 40 bar (en position vanne fermée)

Matières

en contact avec le fluide / sans contact avec le fluide

1.4404 / AISI 316L 1.4301 / AISI 304 1.4307 / AISI 304L

Surfaces

en contact avec le fluide / sans contact avec le fluide

Ra ≤ 0,8 µm poli électriquement Ra 1,5–2,5 µm poli électriquement

Pression de fonctionnement

DN 25 -100 DN 125 / 150 1"-4"

max. 10 bar max. 6 bar max. 10 bar

Air comprimé du circuit commande

5,5 - 8 bar pressions d’air comprimé en circuit plus basses sur demande

Température de fonctionnement

95° C
