    Vanne d´essai aseptique manuelle

    Stérile, pratique et sûr

    Plus de 10’000 configurations de vannes possible pour un maximum de fonctionnalité.

Vanne d´essai aseptique manuelle

Aseptique en conséquence

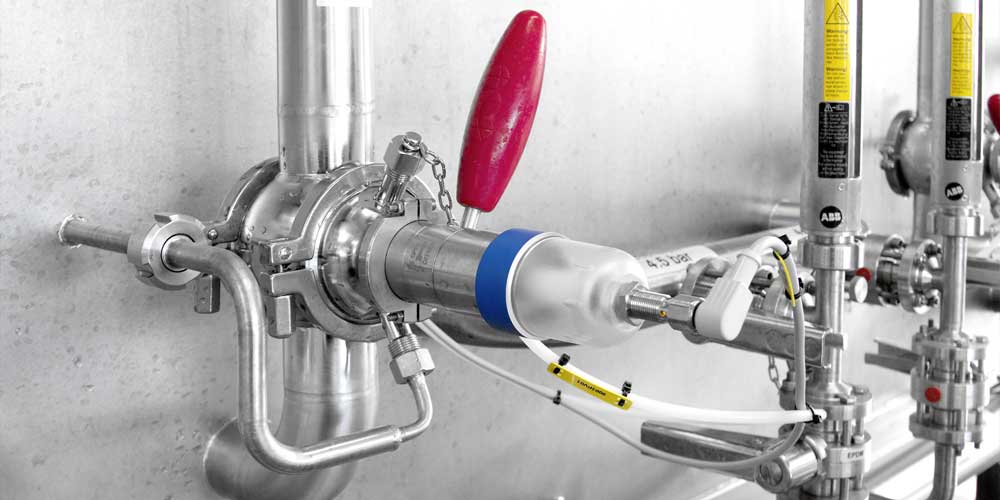

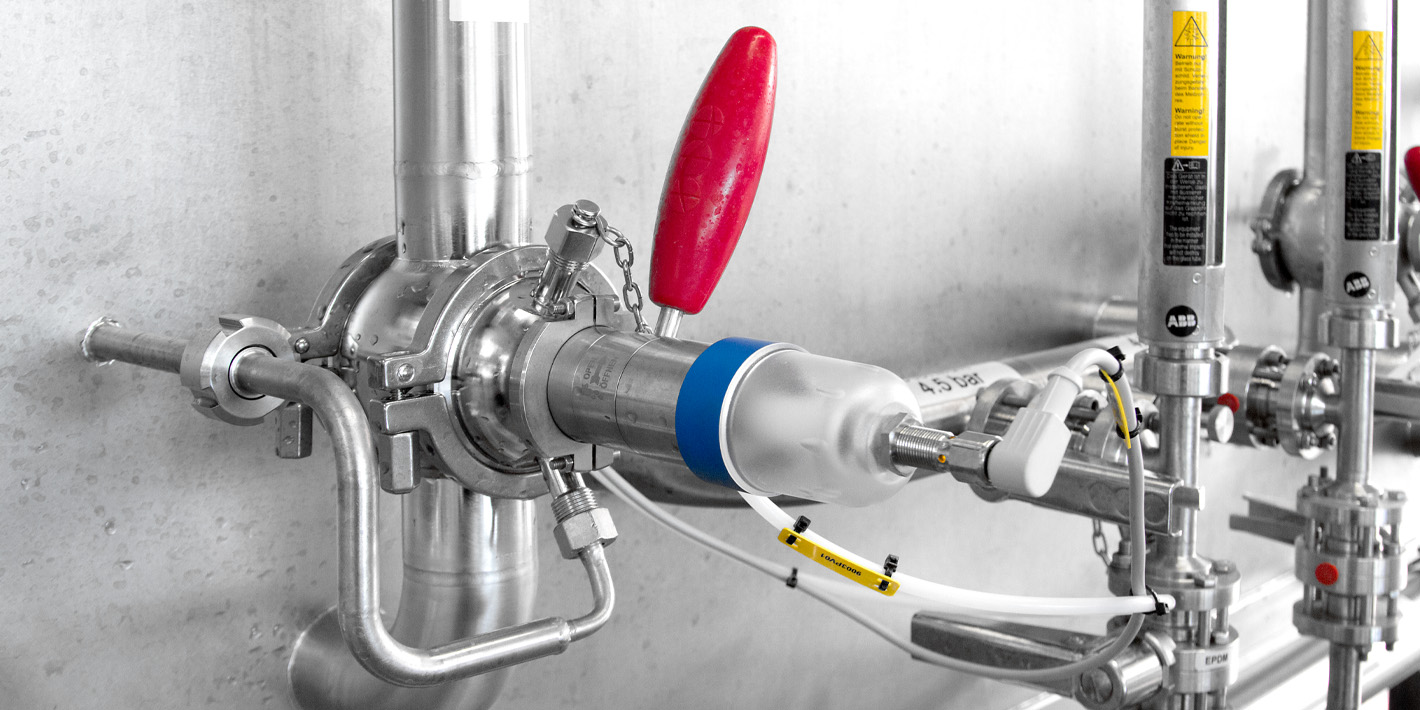

Les vannes de prélèvement aseptiques de KIESELMANN sont idéales pour le prélèvement d'échantillons dans les laboratoires et les installations de production de l'industrie alimentaire et des boissons.. Elles sont faciles à manipuler et leur conception aseptique constante prévient la contamination. Les échantillons peuvent être prélevés l manuellement ou pneumatiquement. Notre concept de commande optimisé pour l'échantillonnage simplifie l'échantillonnage manuel et convainc par sa faible force d'actionnement.

Compact et facile à manipuler

Les vannes de prélèvement aseptiques de KIESELMANN se distinguent par leur construction compacte, leur nettoyage sûr et leur équipement individuel. Le système modulaire permet d'équiper ou de rééquiper chaque vanne en fonction de vos besoins individuels : Toujours la solution adaptée grâce à plus de 10’000 possibilités de configurations.

De la poignée ergonomique et maniable aux entraînements pneumatiques avec indicateur de fin de course et tête de commande, nos vannes aseptiques en acier inoxydable séduisent par leur facilité d'utilisation. Les raccords de rinçage des vannes de prélèvement permettent un nettoyage facile et sûr. Des pressions de produit allant jusqu'à 10 bar (g) sont maintenues de manière fiable par le soufflet nouvellement optimisé.

Equipement et post-équipement en option :

  • toutes les variantes d'actionnement peuvent être montées ultérieurement
  • éléments de contrôle électroniques
  • Têtes de commande

Vous avez le choix entre les concepts d'entraînement suivants :

  • Fonctionnement manuel (fermeture à ressort)
  • Fonctionnement manuel (autobloquant)
  • Actionnement pneumatique
  • Actionnement pneumatique et manuel

• Equipement et post-équipement individuels

• Manipulation aisée grâce à la fonction de réinitialisation automatique

• Excellente nettoyabilité

• Construction compacte

• Plage de travail jusqu'à 10 bar

• Entretien facile

• Faible force d'actionnement

• Orifices de rinçage

Versions:

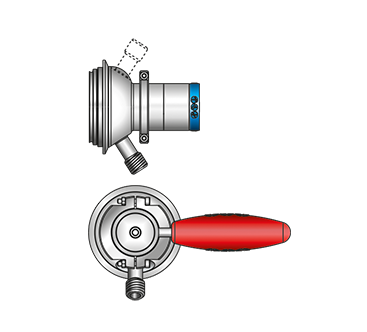

  • Prise d’échantillon aseptique manuelle 6125xxx000

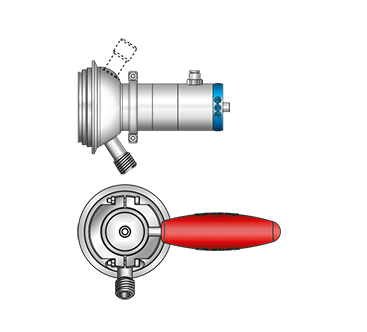

  • Prise d’échantillon aseptique manuelle/pneumatique 6125xxx030

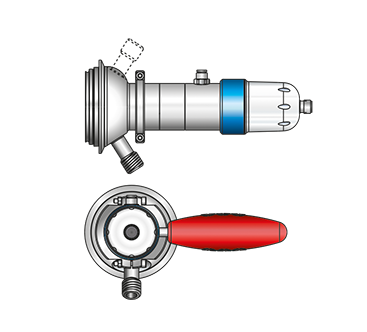

  • Prise d’échantillon aseptique manuelle/pneumatique avec signalement de l’état en fin de ligne 6125xxx031

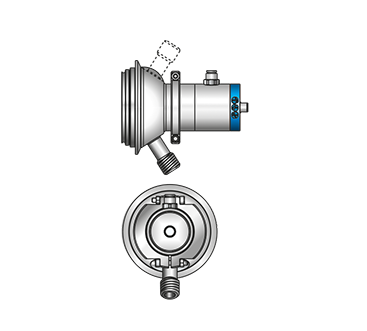

  • Prise d’échantillon aseptique pneumatique 6125xxx020

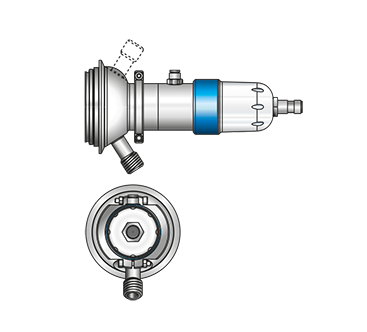

  • Prise d’échantillon pneumatique avec signalement de l’état en fin de ligne 6125xxx021

Caractéristiques techniques

Calibres

Vannes de cuves DN 25–150 (tube du produit) 1½“–4“ (tube du produit)

Joints d’étanchéité

PTFE-FTM (soufflet)

Matières

en contact avec le fluide / sans contact avec le fluide

1.4404/AISI 316L 1.4301/AISI 304

Raccordement du réservoir et de la tuyauterie

Raccordement de réservoir par serrage Inline à souder collet DN 25 à souder collet tube en T : DN 25–150 / 1½“–4“

Sortie du produit et connexion de rinçage

DN 10 G 3/8 Vanne vapeur manuelle à clipser vanne vapeur pneumatique vanne vapeur pneumatique

Superstructures

Retour d’information sur le statut en bout de ligne au moyen d’une tête de capteur à induction

Actionneurs

manuel (réarmement par ressort) manuel (autobloquant) pneumatique pneumatique et manuel

Pression du produit

max. 10 bar (liquides)

Air comprimé du circuit commande

4 à 6 bar

Température de fonctionnement

max. CIP-possible jusqu’à 90°C / SIP jusqu’à 140°C
