    Soupapes KI-DS

    Flux optimisé

    Surveillance de la pression et décharge de pression par by-pass sur les installations, pompes et cuves.

Soupapes KI-DS

Précision jusqu’à pleine course

Les soupapes KIESELMANN sont utilisées pour la décharge de pression dans les systèmes fermés ou pour limiter la pression de refoulement dans les circuits de pompage conventionnels. Dès que la pression de refoulement dépasse la valeur réglée, la vanne s'ouvre et le fluide qui s'échappe peut être évacué ou renvoyé à l'extérieur de manière contrôlée. Une géométrie de disque optimisée en débit assure un comportement d'ouverture et de fermeture précis ainsi qu'une grande capacité de débit.

La pression d'ouverture peut être réglée au moyen d'une tête hexagonale. Elle est protégée contre tout réglage involontaire.  Le levage pneumatique permet d'ouvrir les vannes jusqu'à la course totale, par exemple pour le nettoyage CIP.  La gamme de vannes de trop-plein KIESELMANN est disponible sous forme de vannes d'équerre, de vannes en T et de vannes à anneau dans le système modulaire de la série KI-DS, comme les vannes à siège unique. Il répond à toutes les exigences de l’Hygienic-Designs

Des têtes de mesure ou de contrôle de fin de course peuvent être montées directement sur l'actionneur. Si la plage de réglage de l'entraînement n'est pas suffisante, vous pouvez simplement l'équiper ultérieurement et l'étendre avec un entraînement plus grand. Une version purement pneumatique est également disponible en option. La pression de fermeture de la soupape de décharge est définie par une superposition de pression de l'actionneur double effet. Le réglage de la pression de surpression ou de la pression de réponse s'effectue ensuite via un régulateur de pression de filtre externe.

• En option : Entraînement purement pneumatique

• Pas de risque de blessure : toutes les pièces mobiles se trouvent à l'intérieur

• Montage simple de l'indicateur de fin de course (montage ultérieur)

• 6 tailles d'entraînement interchangeables

• De série avec fonction de levage pneumatique

Versions:

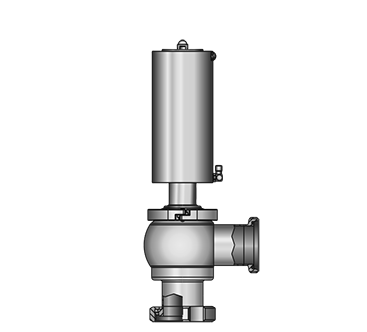

  • Soupape de trop-plein d’angle KI-DS 5571 K/M-G

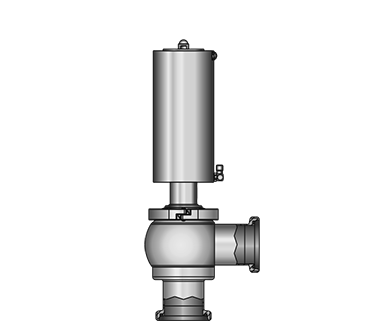

  • Soupape de trop-plein d’angle KI-DS 5571 G-G

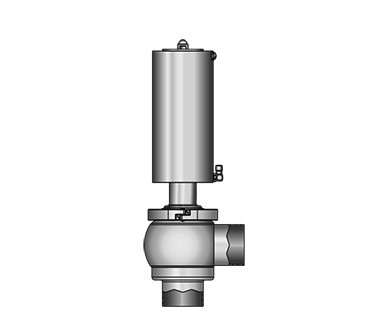

  • Soupape de trop-plein d’angle KI-DS 5571 SS

Caractéristiques techniques

Calibres

DN 25–150 1"–4"

Joints d’étanchéité

EPDM

HNBR

FKM

SIP 140 °C, 30 min
conforme FDA
SIP 130 °C, 30 min
conforme FDA
SIP 110 °C, 30 min
conforme FDA

Pression nominale

PN 16

Matières

en contact avec le fluide / sans contact avec le fluide

1.4404 / AISI 316L 1.4301 / AISI 304

Surfaces en contact avec le fluide

Ra < 0,8µm poli électriquement

Motorisation

Rappel par ressort, réglable, retour de fin de course en option

Raccordements de boîtier

Soudage en cours : Buse conique : Raccord fileté :

EN 10357, série B DIN 11866, rangée C DIN 11851 DIN11851

Air comprimé du circuit commande

5,5–8 bar

Température de fonctionnement

Fonctionnement en continu : Nettoyage (CIP) : Stérilisation (SIP):

120° C 85° C 145° C
