Vannes aseptiques GEMBRA

Aucune chance pour les germes et les impuretés

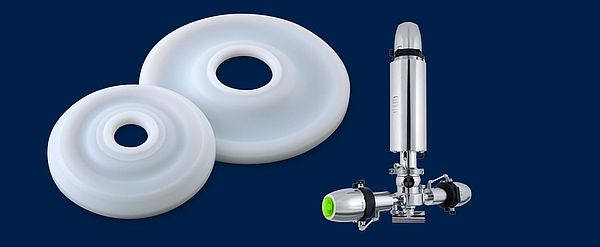

Il n’y pas plus aseptique ! Nous avons remplacé le soufflet par une membraned'étanchéité !

Afin de traiter les produits microbiologiquement sensibles de manière sûre et stérile dans les usines de traitement, nous avons développé les vannes aseptiques GEMBRA. Ils allient design hygiénique et technologie hybride orientée vers l'avenir.

GEMBRA est synonyme de technologie de pointe en acier inoxydable, d'excellente nettoyabilité et d'une membrane d'étanchéité fiable et durable. Les vannes aseptiques s’appuient sur les avantages géométriques de notre technologie éprouvée de vannes à siège. Cela inclut l'absence d'espace mort et un comportement optimal au ralenti.

Le concept de robinetterie GEMBRA à dôme et sans jeu répond aux exigences strictes de Hygienic Design. Tous les joints en contact avec le produit sont fabriqués avec notre matériau d'étanchéité k-flex éprouvé pour les températures élevées et les fluides agressifs. Le système d'étanchéité se caractérise par une contrainte définie et une butée métallique dans tous les composants. La fiabilité du processus est maintenue même en cas de pics de pression allant jusqu'à 30 bar.

Les vannes GEMBRA sont disponibles en différents diamètres nominaux tels que vanne à clapet simple, vanne à clapet 3 voies, vanne à clapet fond de vue et vanne à clapet double siège séparé.



• Surface intérieure plate / facilité de nettoyage exceptionnelle

• Détection de fuites sûre

• Résistance aux coups de bélier jusqu’à 30 bar.

• Remplacement de joint facile et économique

• Support de membrane métallique

• Matériau d’étanchéité anti-adhésif k-flex/PTFE (conforme FDA)



Ausführungen:

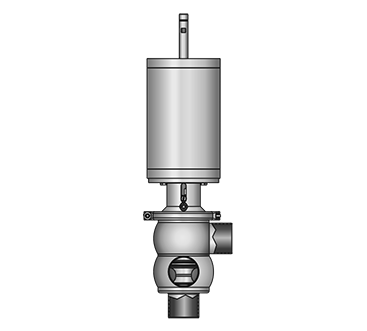

  • Vanne de commutation aseptique GEMBRA 5844 S-S-S

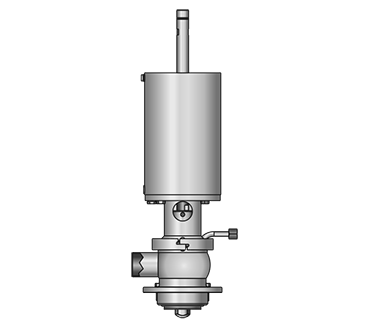

  • Vanne à clapet fond de cuve aseptique GEMBRA 5850 S

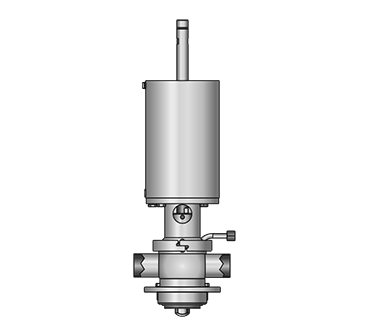

  • Vanne à clapet fond de cuve aseptique GEMBRA 5850 S-S

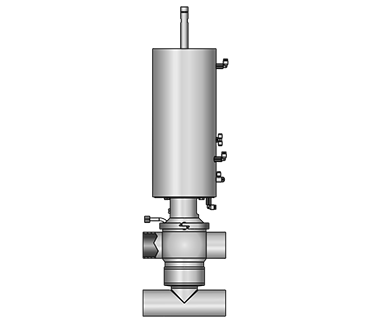

  • Vanne à clapet double siège aseptiques GEMBRA 5824 SS-SS

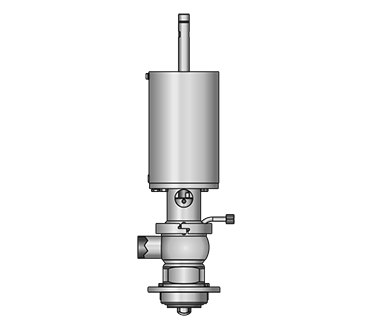

  • Vanne à clapet double siège de fond de cuve aseptiques GEMBRA 5859 S

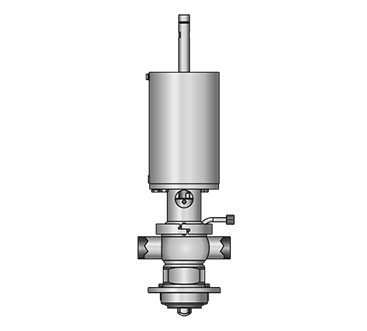

  • Vanne à clapet double siège de fond de cuve aseptiques GEMBRA 5859 S-S

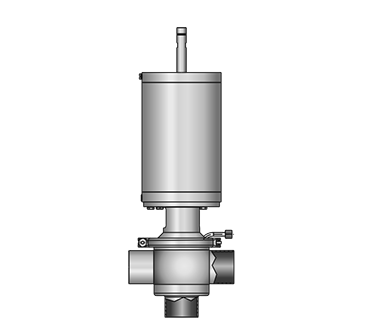

  • Vanne en T aseptique GEMBRA 5838 SS-S

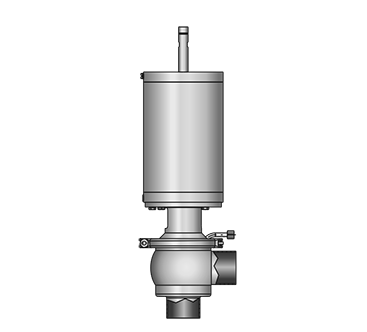

  • Vanne en angle aseptique GEMBRA 5836 S-S

Caractéristiques techniques

Calibres

DN 40–80

Joints (en contact avec le fluide)

PTFE k-flex (conforme FDA)

Membrane résistante aux coups de bélier

max. 30 bar

Matières

en contact avec le fluide / sans contact avec le fluide

1.4404 / AISI 316L 1.4301 / AISI 304

Surfaces en contact avec le fluide

Ra < 0,8µm poli électriquement

Pression du produit Fonctions de vannes

DN 40–65 DN 80

maximum 10 bar, maximal 8 bar

Air comprimé du circuit commande

5,5–8 bar

Température du produit

max. 95° C

Température ambiante

+4° jusqu’à +45° C

Température de stérilisation

maximum 140° C, 30 min.
